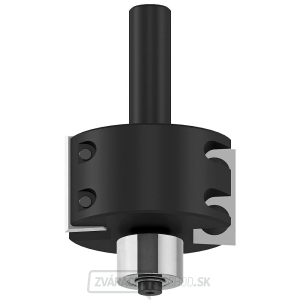

IGM F049 Veľký smerovač - H16 D50,8x28,3 L87 S=12,7 HW
Fréza je vybavená kopírovacím vodiacim ložiskom D = 12,7 mm pre šírku drážky H = 22 mm.Lenna použitie na frézovacom stole.
Pre túto frézu je možné zakúpiť kopírovacie ložiská na výrobu rôznych šírok drážok (H). Voliteľné ložiská vyžadujú zakúpenie sady dlhých skrutiek F099-46300. Prípadne si zakúpte hornú podložku C54155200 a dlhú skrutku C99005900 (pozri tabuľku).
Kód ložiska | Rozmer ložiska D = vonkajší priemer d = vnútorný priemer |
Hĺbka polovičnej drážky / falc (H) |
podložka (súčasťou dodávky) |
podložka (príslušenstvo) |
skrutka (súčasťou dodávky) |
dlhá skrutka (príslušenstvo) |
F079-00300 | D12,7 d4,76 | 22 | F099-42300 | F099-05800 | ||
F079-01800 | D15,8 d4,76 | 20,6 | F099-42300 | F099-05800 | ||
F079-01900 | D19 d4,76 | 19 | F099-42300 | F099-05800 | ||
F079-01700 | D22,2 d4,76 | 17,4 | C54155200 | F099-05800 | ||
F079-01400 | D28,5 d4,76 | 14,25 | C54155200 | F099-05800 | ||
F079-01600 | D34,9 d4,76 | 11,05 | C54155200 | C99005900 |
