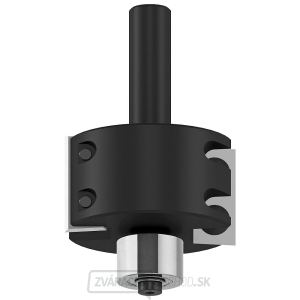

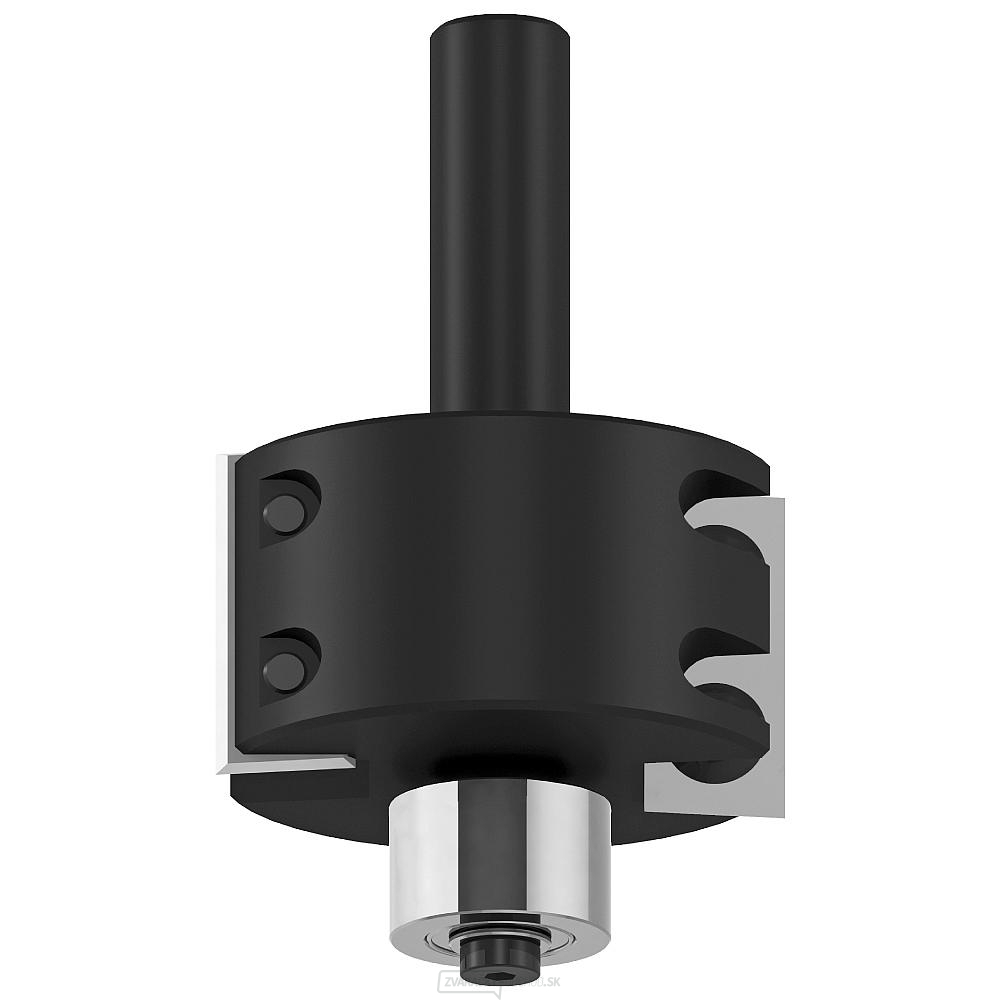

IGM F049 Veľký smerovač - H16 D50,8x28,3 L87 S=12 HW




Fréza je vybavená kopírovacím vodiacim ložiskom D = 12,7 mm pre šírku drážky H = 22 mm.Lenna použitie na frézovacom stole.


Pre túto frézu je možné zakúpiť kopírovacie ložiská na výrobu rôznych šírok drážok (H). Voliteľné ložiská vyžadujú zakúpenie sady dlhých skrutiek F099-46300. Prípadne si zakúpte hornú podložku C54155200 a dlhú skrutku C99005900 (pozri tabuľku).

Kód ložiska

Rozmer ložiska D = vonkajší priemer d = vnútorný priemer


Hĺbka polovičnej drážky / falc
(H)

podložka (súčasťou dodávky)

podložka (príslušenstvo)

skrutka (súčasťou dodávky)

dlhá skrutka (príslušenstvo)
F079-00300 D12,7 d4,76 22 F099-42300   F099-05800
F079-01800 D15,8 d4,76 20,6 F099-42300   F099-05800
F079-01900 D19 d4,76 19 F099-42300   F099-05800
F079-01700 D22,2 d4,76 17,4   C54155200 F099-05800
F079-01400 D28,5 d4,76 14,25   C54155200 F099-05800
F079-01600 D34,9 d4,76 11,05   C54155200   C99005900
