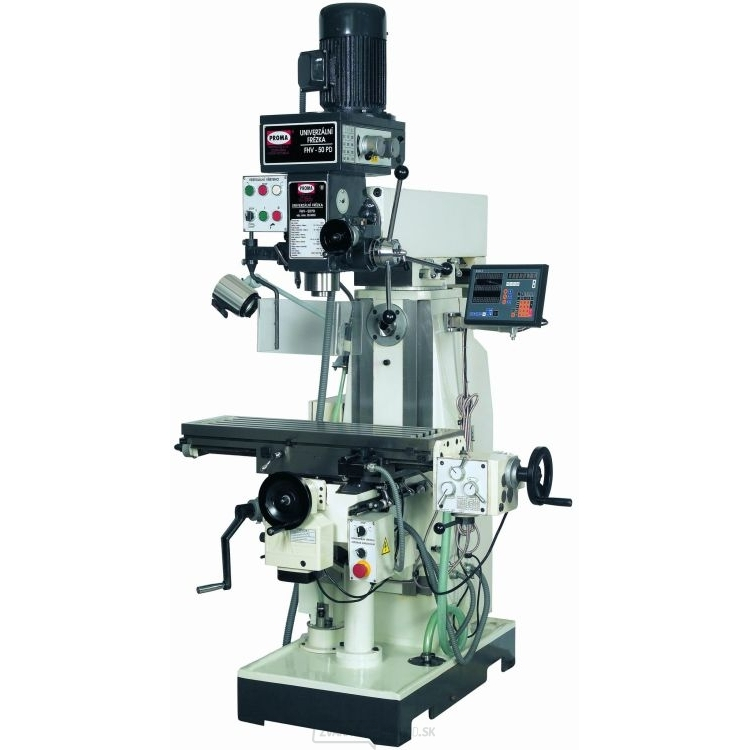

Univerzálna frézka Proma s digitálnym odmeriavaním FHV-50PD
Univerzálna frézka Proma s digitálnym odmeriavaním FHV-50PD. Vyvrtávacie frézky sú určené pre široký rozsah bežných aj presných frézovacích operácií. Tuhá konštrukcia zabezpečuje dostatočnú kvalitu opracovania oceľových materiálov, liatiny, farebných kovov a ďalších materiálov v takmer všetkých pracovných režimoch. Široký rozsah otáčok vretena naviac umožňuje použiť stroj aj na vŕtacie a vyvrtávacie operácie. Pohyb stola je ovládaný ručnými kolesami cez pohybové skrutky s maticami.
Technické parametre:
Napätie (V) 400
Príkon hor./vert. motor (kW) 0,85 / 1,5 / 1,5
Max. Ø vŕtania (mm) 50
Max. Ø horizontálneho frézovanie (mm) 100
Max. Ø vertikálneho frézovanie (mm) 25
Max. Ø frézovacie hlavy (mm) 100
Kužeľ vretena (Mk) IV
Otáčky vretena horizontálneho (1 / min.) 60/140/175/200/270
460/690/1090/1350
Počet otáčok - horizont. (St.) 9
Otáčky vretena vertikálneho (1 / min.) 115/230/290/360
580 / 720/875/1750
Počet otáčok - vertikál. (St.) 8
Vzdialenosť vretena od stĺpa (mm) 200 - 700
Vzdialenosť vretena od stola (mm) 100 - 480
Zdvih vretena 120
"T" drážka (mm) 14
Rozmer stola (mm) 800 x 240
Posuv stola priečny 250
Posuv stola pozdĺžny 400
Pozdĺžny posuv strojný áno
Priečny posuv strojný áno
Digitálne odmeriavanie osi X a Y áno
Jeden dielik Nonius - pozdĺžny posuv (mm) 0,05
- priečny posuv (mm) 0,02
- zvislý posuv (mm) 0,02
- jemný posuv (mm) 0,05
Rozmery 1 280 x 1 100 x 1 920
Hmotnosť (kg) 700/880
- nový systém naklápanie hlavy
- pozdĺžny strojový posuv
- priečny strojový posuv
- digitálne odmeriavanie osi X, Y
Základné príslušenstvo:
Chladenie, osvetlenie
Klieštinový upínač Mk IV
Sada klieštin Ø 4, 5, 6, 8, 10, 12, 14, 16 mm
Redukčné púzdra Mk IV / Mk III
Vŕtacie skľučovadlo 1 - 16 / B 18 + tŕň Mk III / B 18
Frézovacie tŕne L = 460 mm, Mk IV / 22 a Mk IV / 27
Upínacia skrutka nástrojov pre obe vretená
Vyvrtávacie tŕň pre riadok s tŕňom bez unášača Mk IV
Montážne kľúče
Pozdĺžny strojný posuv
Priečny strojný posuv
