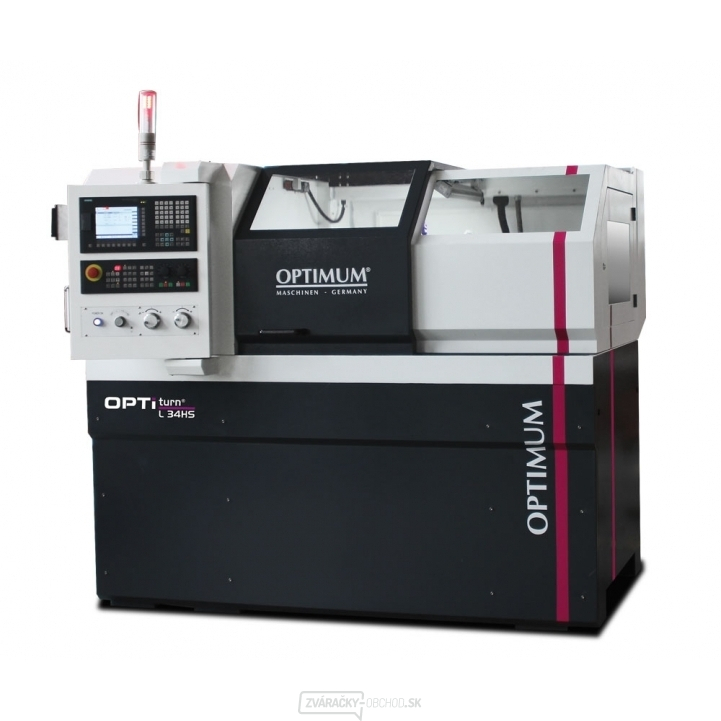

CNC soustruh OPTIturn L 34HS
CNC sústruh s vodorovným lôžkom vybavený profesionálnym riadiacim systémom SIEMENS, ideálne pre malé série, prototypovú dielňu alebo výučbu. Vrátane softvér Sinumerik 808D pre PC (Pomocou tohto tréningového softvéru môžete obrobky offline naprogramovať a simulovať ich výrobu.) Vrátane dvojročnej Siemens záruky.
Výhody
Presné spracovanie
Vystužené lože sústruhu zo šedej liatiny
Presne brúsené a indukčne kalenej vodiace dráhy lôžka
Vreteno je uložené v presných ložiskách
Núdzový vypínač
Centrálna jednotka mazanie
Pravý / ľavý chod
Brúsené guličkové skrutky
Referenčné snímača
Ochranné kryty nenáročné na údržbu
Prístupové dvere pre údržbu na zadnej strane
Predné posuvné dvere s bezpečnostným mikrospínačom
Motory posuvu SIEMENS
Skľučovadlo nie je súčasťou dodávky!
Technické parametre:
Výška hrotu: 170 mm
Max. točná dĺžka: 800 mm
Max. otočný priemer nad suportom: 152 mm
Max. točný priemer nad lôžkom: 340 mm
Šírka lôžka: 208 mm
Rozsah posuvu - osa X: 185 mm
Rozsah posuvu - os Z: 540 mm
Pracovný posuv - os X: 6000 mm / min
Pracovný posuv - os Z: 8000 mm / min
Otáčky: 30 - 3500 ot / min
Priechod vretena: 45 mm
Krútiaci moment vretena: 40 Nm
Priemer skľučovadla: 160 mm
Posuv pinoly: 120 mm
Kužeľ pinoly koníka: MK3
Priemer pinoly: 45 mm
Typ nožovej hlavy: automatická
Výmenník nástrojov:
Kapacita zásobníka nástrojov: 6
Rozmery upínaného nástroja (dĺžka x šírka): 16 × 16 mm
Opakovateľná presnosť: 0.015 mm
Presnosť polohovania: 0.025 mm
Krútiaci moment motora - osa X: 4 Nm
Krútiaci moment motora - os Z: 6 Nm
Nádrž na chladiacu kvapalinu: 100 l
Príkon motora chladiaceho čerpadla: 95 W
Celkový príkon: 8 kVA
Výkon motora vretena (režim S1): 3.7 kW
Krútiaci moment motora (režim S1): 23.6 Nm
Elektrické pripojenie: 400 V
Rozmery (š × v × h): 1965 × 1713 × 1475 mm
Hmotnosť: 1200 kg
Riadiaci systém: Sinumerik 808D ADVANCED
