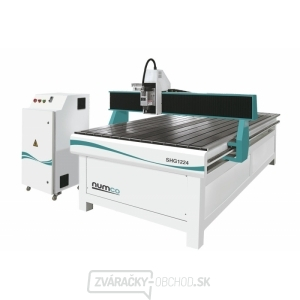

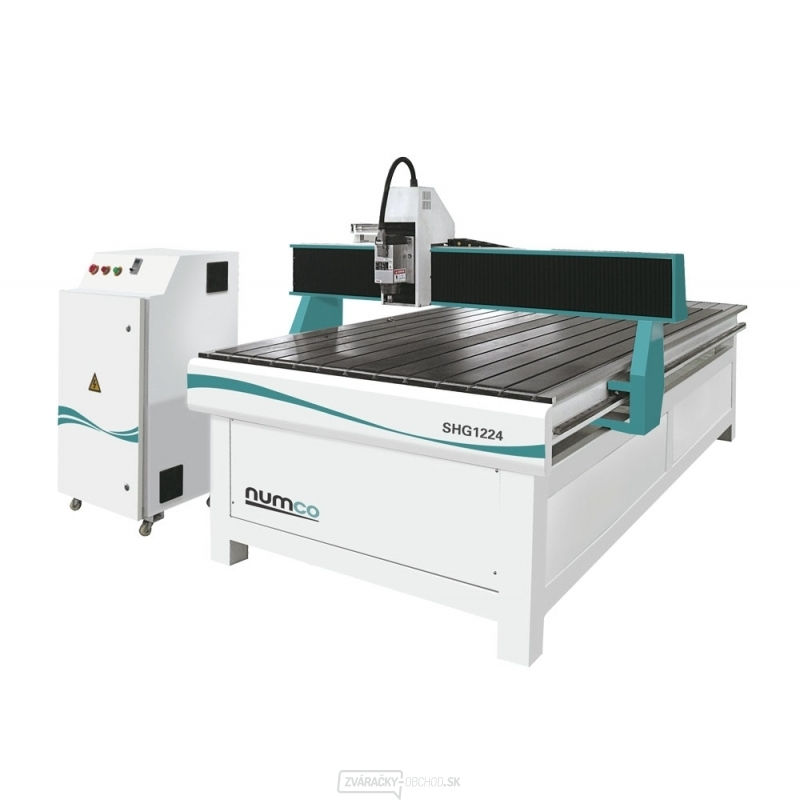

CNC router Numco SHG 1224
Trojosí router s vysokootáčkovým vretenom vhodný na obrábanie zliatin neželezných kovov, plastov a dreva. Táto rada routerov je určená pre obrábanie zliatin neželezných kovov, plastov a dreva v reklamnom a nábytkárskom priemysle. Svoje uplatnenie nájdu, ale aj pri výrobe mäkkých vstrekovacích foriem, elektród a iných tvarovo náročných aplikácií.
Stroje sú v základnom prevedení vybavené riadiacim systémom ARMO, MPG ovládačom pre uľahčenie nastavovacích prác, sondou pre určenie dĺžkové korekcie nástroje, Štart / stop tlačidlom pre opakované spracovanie výrobných programov, 2F krokovými motormi, presnými guličkovými skrutkami, lineárnym vedením HIWIN, vysokootáčkovým tichým vretenom s garantovanú hádzavosťou menej ako 0,01 mm a upínaním nástrojov do klieštiny, indukčnými snímačmi OMRON zaručujúcimi vysokú presnosť nabehnutí referenčného bodu. Hlavné konštrukčné časti stroja (rám, bočnice, portál) sú tvorené odliatky, ktoré zaisťujú vysokú tuhosť a stabilitu.
Voliteľné vybavenie:
3F krokové motory alebo servomotory
Rôzne typy vretien (rozsah otáčok / upínania nástrojov / výkon) podľa požiadaviek zákazníka
Vákuový stôl osadený vývevou BUSCH
Rotačná os
Obrobková sonda
Chladenie na princípe fixírky
Odsávanie
Napájanie 400 V
Technické parametre:
Riadiaci systém ARMO
Rozmery pracovného stola: 1350 × 2940 mm
Plocha pracovného stola: T- drážky
Konštrukcia stroja: Oceľový odliatok
Koncepcia - os X. Z: Lineárne vedenie. guličkový skrutku
Rozsah posuvu - osa X: 1200 mm
Rozsah posuvu - osa Y: 2400 mm
Rozsah posuvu - os Z: 120 mm
Otáčky: 0 - 24000 ot / min
Riadiaci systém: ARMO
Klieština: ER16
Pracovný posuv: 5000 mm / min
Rýchloposuv: 6000 mm / min
Opakovateľná presnosť: 0.05 mm
Príkon: 1500 W
Elektrické pripojenie: 230 V
Rozmery: 3050 × 1000 × 1850 mm
Hmotnosť: 650 kg
