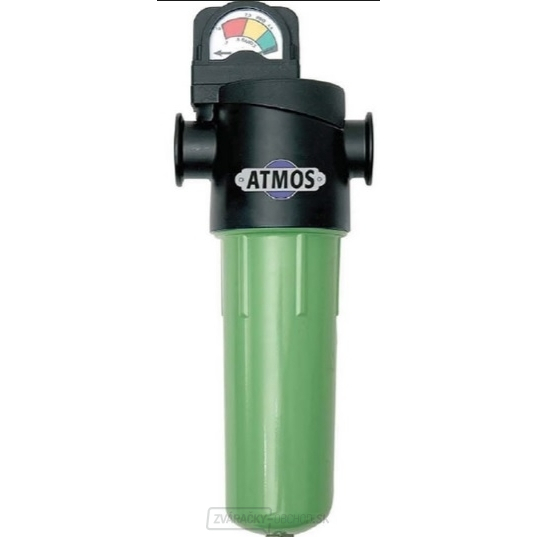

Filter s odlučovačem kondenzátu Atmos (Hankison) NGF F03-B

Priemyselný mikrofilter s automatickým odlučovačom kondenzátu vybavená vložkou SF.

Druhy filtračných elementov (vložiek):

SF - Základný filter odstraňujúci tekuté a pevné látky

PF - Univerzálny filter k ochrane pneumaticky ovládaných strojov, motorov a valcov

HF - Jemný filter pre priemyselné aplikácie, ako je lakovanie, vstrekovanie plastov alebo pre rozvody, ktorých súčasťou sú meracie a regulačné prvky

UF - Ultra jemný filter pre technológie náročné na vysokú kvalitu dodávaného vzduchu vr. výroby elektroniky

CF - Filter s aktívnym uhlím odstraňujúci olejové pary. Je určený pre potravinárske a farmaceutické prevádzky. V oblasti medicíny je používaný pre filtráciu vzduchu určeného na dýchanie

Rad mikrofiltrov NGF bola vyvinutá tak, aby bolo možné zaistiť dokonalú kvalitu stlačeného vzduchu pri nízkych prevádzkových nákladoch. Technológia je založená na aplikácii najnovších materiálov využívanách pre filtráciu stlačeného vzduchu.

Mikrofiltry tohto radu tak spĺňajú náročné štandardy v oblasti stlačeného vzduchu ISO 8573. Výkon filtračných elementov bol potvrdený v súlade s predpismi pre testovanie podľa normy ISO 12500.

Všetky materiály použité pri výrobe mikrofiltra sú bez obsahu silikónu a sú preto vhodné aj pre prevádzky, kde je nutné silikón vylúčiť, ako sú napr. Lakovne.

Nylonová hlavice filtračnej vložky rozvádza unikátnym spôsobom vzduch po celom povrchu filtračnej vložky, bez vírenia a s minimálnymi tlakovými stratami. Tvar elementu Venturi-Wave ™ je chránený patentom č. 7.618.480.

Vďaka špeciálnej textílii z mikrovlákien, ktorá tvorí filtračnú vložku, sú tlakové straty mikrofiltra až o 50% nižšia ako u bežných mikrofiltrov.

Filter je vybavený analógovým ukazovateľom diferenčného tlaku, ktorý informuje o aktuálnom stave filtračnej vložky.

Automatický odvádzač kondenzátu zaisťuje bezpečný odvod kondenzátu bez nutnosti obsluhy.

Životnosť filtračného elementu:

Výmena filtračného elementu (vložky) SF sa vykonáva po dvanástich mesiacoch alebo pri dosiahnutí tlaku diferenciálu vo výške 400 mbar.

Použitie:
Mikrofilter radu F03 je určený pre kompresory s dodávaným množstvom vzduchu do 59 000 litrov / hod (983 litrov / min). Je preto vhodný pre všetky typy piestových kompresorov ATMOS radu PERFECT 4/150 až PERFECT 5,5 / 500.

Technické parametre:

Objemový prevádzkový prietok: 59 m3 / h

Maximálny prevádzkový tlak: 16 bar

Pripojenie: G 3/8 "

Trieda kvality ISO - pevné látky: 3

Trieda kvality ISO - olej: 5

Veľkosť zachytených pevných látok: 3 mikrometrov

Obsah zvyškového oleja: 5 mg / m3

Max. úbytok tlaku - suchý filter: 0,06 bar

Max. úbytok tlaku - zmáčané filter: 0,07 bar

Typ filtračnej vložky: SF - základný filter

Farba filtračnej vložky: červená
