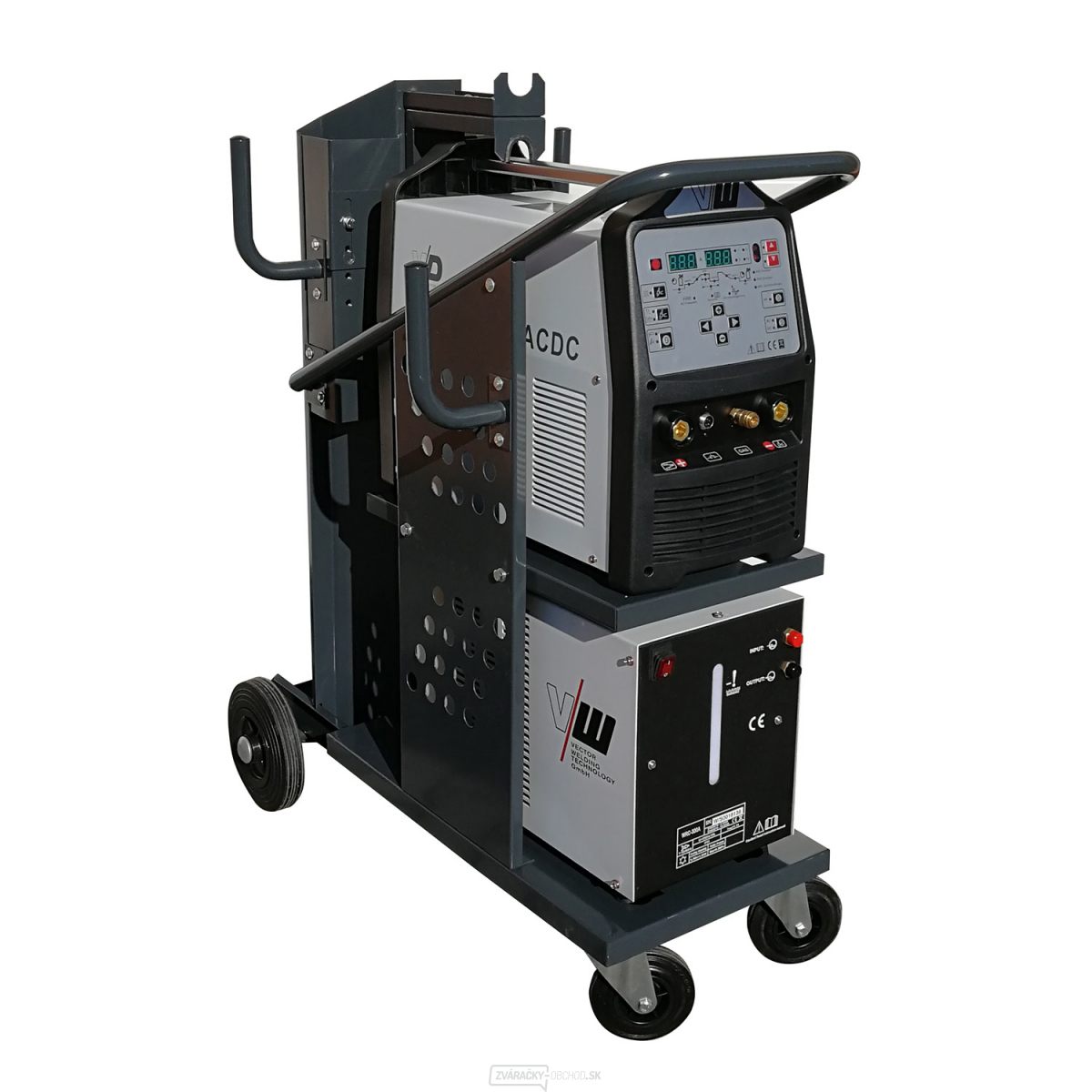

VECTOR DIGITAL V241 ACDC + chladiaca jednotka + vozík + zváracie káble + horák TIG
Kompletné riešenie pre precízne zváranie TIG AC/DC
Malý, ľahký a přenostný zvárací zdroj V1841 AC/DC využívajúce najnovšie výkonovú technológiu. Riadený mikroprocesorový systémom pre dosiahnutie precízneho zváracieho procesu pri zváraní TIG AC/DC, tak aj pri ručné zváranie obalenou elektrodou.
Jednoduché ovládanie z prehľadného čelného panelu umožňuje jednoduché nastavenie zváracieho procesu pre dosiahnutie perfektného výsledku zvárania.
Vlastnosti a funkcie
- Zváranie TIG s reprodukovateľným, elektronickým HF zapálením
- Nastaviteľná frekvencia striedavého prúdu 50 Hz až 200 Hz
- Nastaviteľné vyváženie striedavého prúdu
- TIG impulzné zváranie
- 2taktní/4taktný režim
- Zváranie TIG Lift bez HF
- Komfortné a prehľadný ovládací panel, ovládacie prvky optimalizované pre TIG
- Nastaviteľný nábeh/dobeh prúdu
- Nastaviteľné predfuk plynu/dofuk plynu
- Ručné zváranie obalenou elektródou
- Nastaviteľný prúd a doba horúceho štartu
- nastaviteľné Arcforce
- funkcia Antistick
- vodou chladené
- Sieťový kábel 3 m so zástrčkou 16 A s ochranným kontaktom
- Pripojenie na sieť 1x230 V/16 A
- Tolerancia sieťového napätia +15%/- 15%
- Funkcia JOB SAVE - uloženie až 9 zváracích programov
Pohľad na ovládací panel
Parametre ovládacieho panela
- tlačidlo RESET
- impulzné zváranie
- Druh prevádzky - 2taktní/4taktný
- Metódy zvárania - MMA/TIG
- Digitálny displej (trojmiestny) - primárne
- Digitálny displej (trojmiestny) - sekundárne
- indikátor napájania
- Indikátor tepelného preťaženia
- JOB/SAVE - Tlačidlá pre vyvolanie/uloženie zváracieho programu
- Indikátory programovacích paramentrů
- HF/Lift zapaľovanie
- AC/DC - polarita zváracieho prúdu
- Výber programovacích paramentrů - posun vľavo
- Výber programovacích paramentrů - posun vpravo
- Kladná zmena hodnoty (zvýšenie hodnoty)
- Záporná zmena hodnoty (zníženie hodnoty)
![Parametre zvárania V241 ACDC. Parametry svařování V241 ACDC.](https://www.weldpoint.eu/shop/upload/img/VD-V241_TIG-krivka.jpg)
Pozícia | parameter zváranie | popis |
1 | predfuk plynu | Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s) |
2 | štartovací prúd | Absolútna hodnota 10 A - 200 A. |
3 | nábeh prúdu | Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s) |
4 | zvárací prúd |
MMA/TIG AC/DC: 10 A - 200 A |
5 | pulzný prúd | Percentuálny hodnota zváracieho prúdu. |
6 | Šírka pulzu | 10% - 90% |
7 | pulzná frekvencia | 1 Hz - 200 Hz |
8 | dobeh prúdu | Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s) |
9 | Prúd koncového krátera | Absolútna hodnota 10 A - 200 A. |
10 | dofuk plynu | Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s) |
11 | Frekcence AC | 50 Hz - 200 Hz |
12 | balance AC | Premerajte kladné zložky 10% - 50% |
13 | horúci štart | Úroveň a trvanie horúceho štartu. |
14 | Arcforce | Vplyv funkcie Arcforce |
Ovládanie priebehu striedavého prúdu
frekvencia AC
![Ikona Frekvencia AC Frekcence AC](https://www.weldpoint.eu/shop/upload/icons/Ikona-Frekvence_AC.gif)
Riadenie šírky zvarového kúpeľa.
Zvýšenie frekvencie striedavého prúdu posktytuje viac sústredený a smerovo stabilný oblúk. Zníženie frekvencie zmäkčuje oblúk a rozširuje zvarovú kúpeľ.
Širší zvárací kúpeľ. Dobrý prievar. |
Užšie zvárací kúpeľ. Pre kútové zvary a automatické aplikácie. |
Širší zvar. |
Užšie zvar. |
balance AC
Nastavenie čistiace zložky striedavého prúdu pre odstránenie oxidu na povrchu hliníka. Niekedy tiež nazývané nastavenie vyváženia.
Pri najnižšej hodnote dosiahneme maximálneho prievaru. Naopak pri najvyššej hodnote maximálneho čistiaceho efektu pre odstránenie silnej oxidačné vrstvy na povrchu hliníka. Udáva percentuálne časť kladnej zložky striedavého prúdu.
Širší zvárací kúpeľ. Dobrý prievar. Vysoké namáhanie volfrámové elektródy. |
Zvárací kúpeľ s väčším prievarom. Nízke namáhané volfrámové elektródy. |
Väčšia čistiaci efekt okolo zvaru. |
Bez viditeľného čistiaceho efektu. |
pulzovanie TIG
konvenčné pulzovanie
Striedanie zváracieho a pulzného prúdu typicky v rozmedzí frekvencie 1 - 10 Hz. Pracuje na princípe natavenie materiálu pri zváracieho prúdu a ochladenie pri pulzným prúde. Pre zváranie tenkých materiálov vďaka menšiemu zohriatie zvarence iba pri zváracieho prúdu. Výborné pre premostenie medzier s prídavným materiálom. Zvarová húsenica aj bez prídavného materiálu. Zlepšená kontrola nad zvarového kúpeľa.
vysokorýchlostné pulzovanie
Pulzovanie s vysokou frekvenciou medzi zváracie a pulzným prúdom. Výsledkom je maximálne stabilný oblúk so zvýšeným prievarom pri vyššej rýchlosti zvárania. Obvyklý rozsah frekvencie 100 Hz - 500 Hz.
Ručné zváranie obalenou elektródou
funkcia HOTSTART
Spoľahlivo horúceho štartu zapaľuje elektródu a dokonale ju roztaví, aby bol zaistený rovnaký prievar aj na začiatku zvaru. Toto riešenie dáva zapomentou chybám pri začiatku zvárania a výrazne znižuje chyby zvaru.
Nastaviteľné funkcie:
a) - doba trvania HOTSTART prúdu
b) - úroveň HOTSTART prúdu
funkcia ARCFORCE
![Ukážka funkcie ARCFORCE Ukázka funkce ARCFORCE](https://www.weldpoint.eu/shop/upload/img/ARC-FORCE.jpg)
Rozsah dodávky:
zvárací zdroj | VECTOR DIGITAL AC/DC V241 |
chladenie | Chladiaca jednotka WC7L + chladiaca kvapalina |
transportný vozík | Vozík TIG Komfort 2710 |
zváracie káble |
HorákTIG SR 20 4 m |
Príslušenstvo TIG |
1x Plynová hadica |
Technické parametre:
