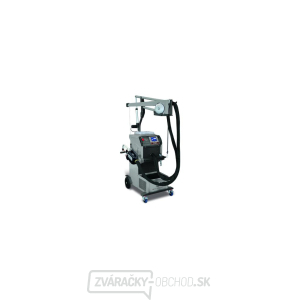

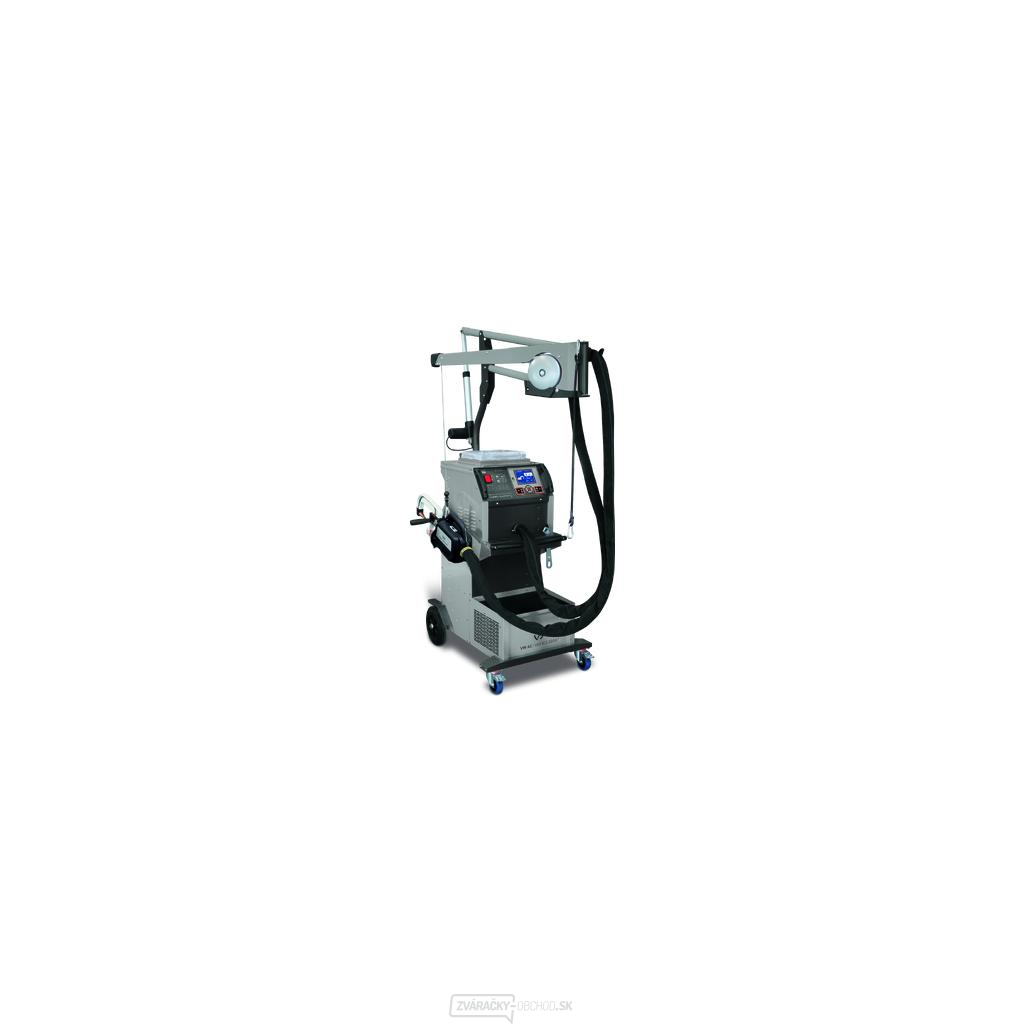

Odporový bodový snímač VAS 821 101A - 3x400V (PTI G)

Bodový zvárač VAS 821 101A je vhodný na všetky opravné bodové zvary povolené na vozidlách koncernu Volkswagen na plechoch z vysokopevnostnej a veľmi vysokopevnostnej ocele a na plechoch z ocele kalenej za tepla (UHSS / bórová oceľ). Má maximálny prítlak elektródy 550 daN pri tlaku 8 barov a zvárací výkon až 14 500 A. Existujúce rušivé faktory, ako sú zvyšky farby, duté polohy atď. sú automaticky rozpoznávané a podľa možnosti adaptívne kontrolované. Ak sa prekročia regulačné tolerancie, na displeji zariadenia sa zobrazí textová správa. Pomocou softvéru je možné kompletné monitorovanie procesu a automatické riadenie tlaku, zváracieho prúdu alebo teploty zvárania. Energia zaručuje trvalo vysokú kvalitu zvaru.

VÝHODY:

  • nízka hmotnosť: 11,3 kg so svorkou G1
  • automatické otvorenie 80 mm (20 mm v pokoji)
  • ručné otváranie ramena pre prístup do ťažko prístupných oblastí (voľný priestor 200 mm)
  • mosadzný držiak svorky a základňa ramena pre optimálny elektrický kontakt (jednoduchšia údržba)
  • Rýchla výmena ramena bez použitia náradia vďaka dvojčinnej páke
  • automatické pripojenie chladiacej kvapaliny
  • diaľkové ovládanie na svorke (nadmerné otvorenie, zváranie, potvrdenie nastavenia)
  • gyroskopický snímač s guľôčkovým ložiskom integrovaný na upínači
  • maximálna produktivita (18 bodov/min)
  • rameno G9 (dostupné samostatne) s automatickým režimom

VÝKON:

  • Zvárací výkon:
    • max. 14 500 A
    • monitorovanie konštantného prúdu
    • akustický alarm pri prekročení tolerančnej hodnoty
    • nízka spotreba prúdu
  • aplikačný tlak elektród:
    • automatické nastavenie kontaktného tlaku
    • maximálna elektródová sila: 550 daN pri 8 baroch
    • kvapalinou chladený transformátor, usmerňovače, elektródy a uzatváracie časti

NASTAVITEĽNÝ VÝLOŽNÍK:

  • Rozsah 120 cm od zdroja energie
  • motorizované rameno na nastavenie pracovnej výšky
  • posunutý vyvažovač mimo pracovnej oblasti
  • gumová ochrana na konci pohyblivých častí

ROZSAH DODÁVKY:

  • kvapalinou chladená odporová zváračka s
    • TRANSFORMER G svorka a 6 m upínací kábel
    • štandardné rameno G1 190 x 97 mm
    • 360° gyroskop s guličkovými ložiskami
    • motorizovaný vyvažovací systém na nastavenie pracovnej výšky
    • držiak kábla
    • pružinový vyvažovač
    • Skrinka so spotrebným materiálom so 6 krytkami elektród typu A Ø 13 mm

PAMÄT:

  • Rozhranie SD karty na ukladanie zváracích parametrov
  • softvér na prenos informácií do PC (SPOT SAVE)

Technické parametre:

  • Hmotnosť: 100 kg
