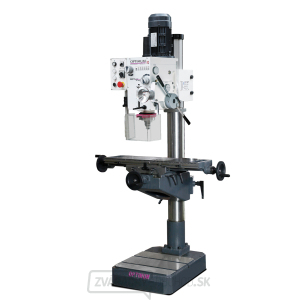

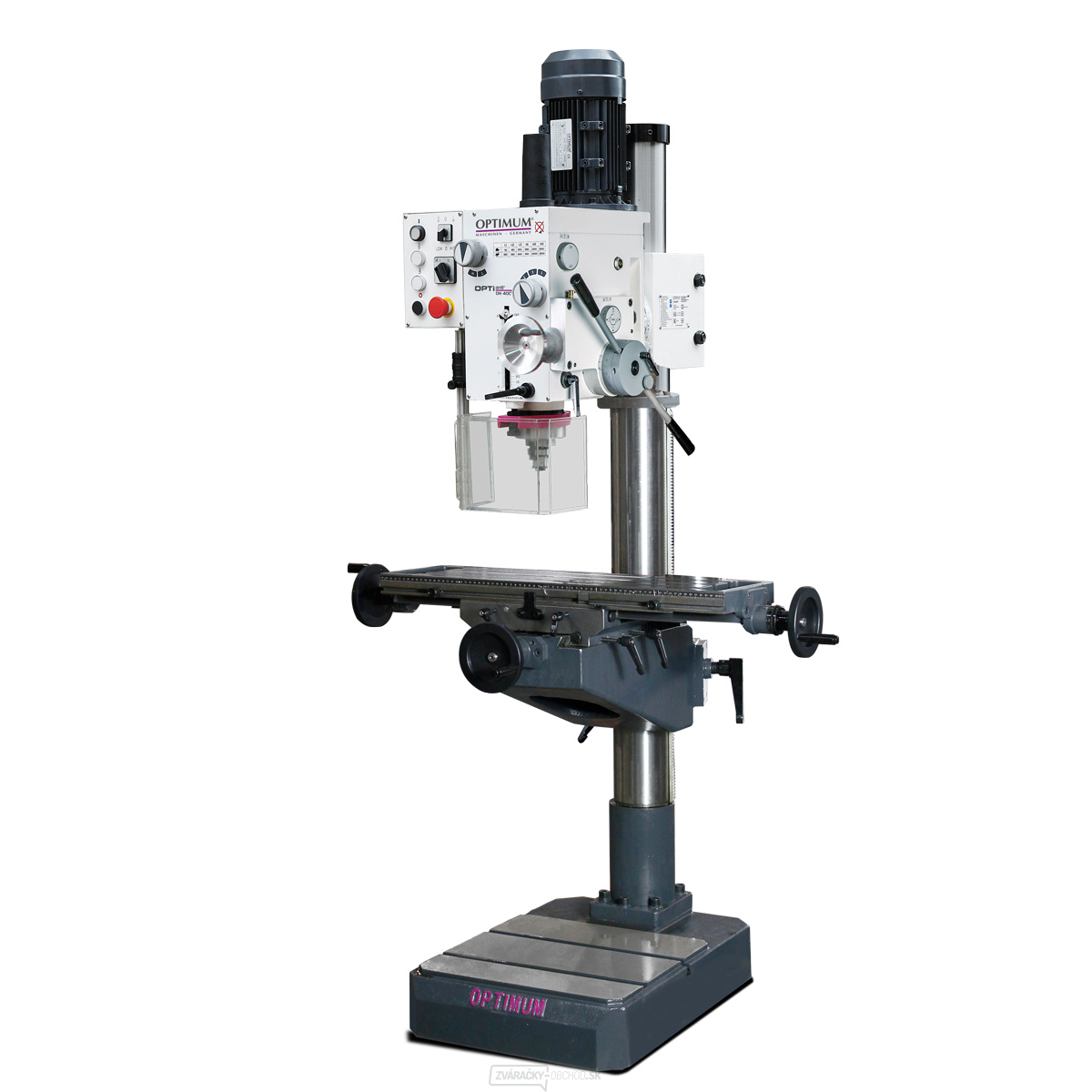

Stĺpová prevodová vŕtačka OPTIdrill DH 40 CTP



Ozubené stĺpové vŕtačky s krížovým stolom na frézovanie a vŕtanie.


- Ťažká prevádzka, Masívna liatinová konštrukcia
- Závitový cyklus
- Strojový posuv pinol
- Brúsené prevody pracujúce v olejovom kúpeli zabezpečujú veľmi tichú prevádzku
- Veľký priečny stôl
- Veľký rozsah otáčok 95 - 3 200 ot/min
- Dvojstupňový kvalitný elektromotor
Výškovo nastaviteľná vŕtacia hlava a krížový stôl
- Presne nastaviteľné vedenie stola pomocou klinových líšt
- Pravostranná / ľavostranná prevádzka
- Vŕtacia hlava sa dá nakloniť o ± 45
- Nastaviteľné klinové lišty
- Hĺbkový doraz vŕtania
- Hĺbkový doraz vŕtania je nastaviteľný v rozsahu 0 - 120 mm. Po dosiahnutí hĺbky vŕtania sa posuv automaticky vypne a vratná pružina vráti pinol do východiskovej polohy.

Obsahuje:
- Vŕtacia hlava B 16 (1 - 13 mm)
- T-matica
- Redukčná objímka MK 4 / MK 3
- Kužeľová stopka MK4 / B 16


Vŕtací výkon priebežný | oceľ : 28 mm
Vŕtací výkon max. | oceľ : 32 mm
Max. hĺbka vŕtania : 120 mm
Max. priemer stopkovej frézy : 25 mm
Max. priemer frézovacej hlavy : 76 mm
Rozmery pracovného stola : 730 × 210 mm
Max. Zaťaženie stola : 50 kg
T-drážky | počet : 3
T-drážky | veľkosť drážky : 14 mm
T-drážky | rozstup : 63 mm
Kužeľ vretena : MK4
Otáčky : 95-3200 ot/min
Plynulá zmena otáčok : Nie
Počet otáčok : 2 × 6
Max. vzdialenosť medzi vretenom a stolom : 600 mm
Max. vzdialenosť medzi vretenom a základňou : 920 - 1180 mm
Priemer dierky : 75 mm
Uhol sklonu frézovacej hlavy : -45° až +45°
Príkon : 1100 / 1500 W
Elektrické pripojenie : 400 V
Rozmery (š × v × h) : 1060 × 2090 × 750 mm
Hmotnosť : 350 kg
