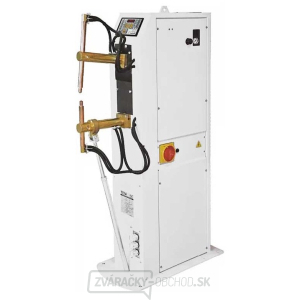

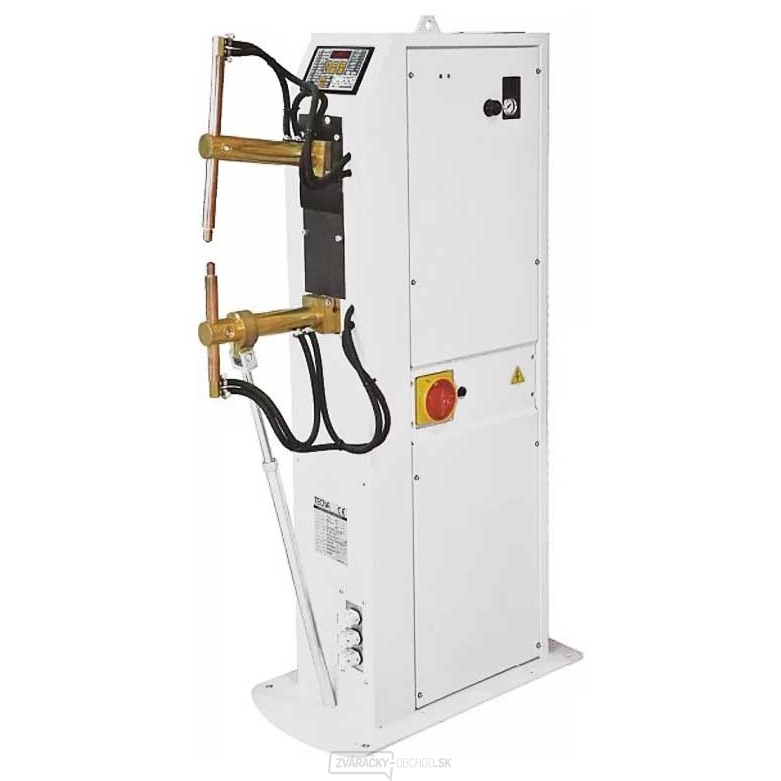

Stojanová bodovka TECNA 4643
- Nová ergonomická konštrukcia s riadiacou jednotkou vpredu pre lepšie ovládanie a kontrolu zváracích údajov počas pracovného cyklu
- Mikroprocesorom riadená stojanová bodová zváračka s kyvným ramenom a nožným ovládaním
- Nastaviteľné ramená až do dĺžky 550 mm, umožňujúce prispôsobiť zváračku danej práci
- Držiaky elektród pre veľkú pracovnú záťaž a dlhú životnosť, určené pre priamu aj šikmú montáž, sú vyrobené zo zliatiny medi, chrómu a zirkónu
- Nastaviteľný elektródový krok umožňujúci dosiahnuť maximálnu pracovnú rýchlosť
- Vodou chladený transformátor s vinutím zaliatym epoxidovou živicou
- Vodou chladené ramená, držiaky elektród a elektródy
- Synchrónny SCR spínač s ochranným termostatom izolovaný od vodného chladiaceho okruhu
- Nastaviteľná sila stlačenia elektród; mikrospínač zapne zváranie, keď je dosiahnutá nastavená hodnota zošliapnutím nožného ovládania
- Nastaviteľná dĺžka nožného ovládania
Technické parametre:
Výkon pri 50%: 25kVA
Maximálny výkon: 68kVA
Sekudárne napätie naprázdno: 4,6V
Skratový prúd: 18kA
Max Zvárací prúd: 14,4kA
Tepelný prúd pri 100%: 3,8 kA
Napájanie: 400/50V/Hz
Istenie 230v: 50A
Istená 400v: 50A
Prierez kábla 10m,30m: 16,16mm2
Trieda izolácie: F
Minimálne vyloženie ramien: 230mm
Maximálny prítlak elektród: 240daN
Zdvih elektród: 8-4mm
Maximálny skratový prúd pre
maximálne vyloženie ramien: 13kA
Prietok vodného chladenia: 3,7 l/m
Minimálny tlak vody: 2,5 bar
Prevádzkový hluk: 70 db/A
Hmotnosť: 145kg
Priemer ramien: 40mm
Priemer držiaka elektród: 22mm
Priemer kónusu elektródy: 14,8mm
