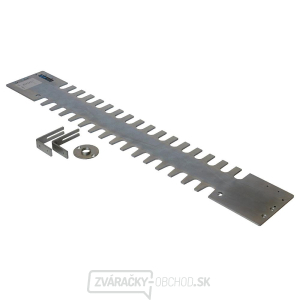

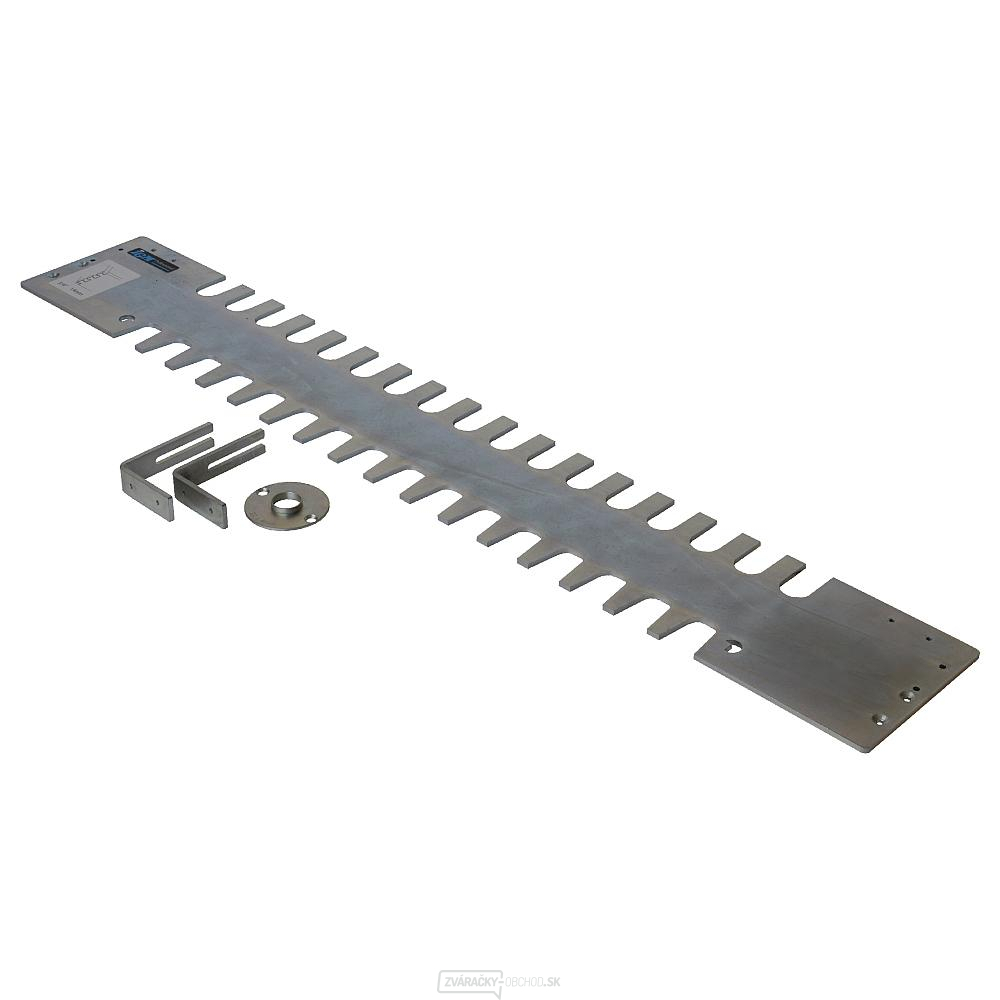

IGM FD6190 Prídavná šablóna 19 mm otvorený rybinový spoj


-Otvorený rybinový spoj 19 mm - prídavná šablóna pre zinkovú matricu FD600. Šablóna je obojstranná, jedna časť pre kolík a druhá pre drážku.

Na výrobu jedného spoja na jednej šablóne sa používajú dve stopkové frézy a dva kopírovacie krúžky. Prídavné šablóny ponúkajú ďalšie možnosti pre rôzne typy spojov, ktoré vyrábate na zinkovacom stroji FD300 a 600. Ide o minispoj rybej kosti, kolíkový spoj a otvorený spoj rybej kosti. Možnosť zakúpenia prídavných šablón zvyšuje úžitkovú hodnotu nášho zinkovacieho prípravku oproti iným konkurenčným prípravkom. Pre hrúbku materiálu 16 - 25 mm.





Súčasťou balenia: - oceľová šablóna - 22 mm kopírovací krúžok
Na otvorený spoj s hrúbkou 19 mm potrebujete dva frézy:


- M100-12781 HM drážkovacia fréza D 12,55 x 25 mm stopka 8 mm - M118-19081 HM rybinová fréza D 19 x 25,4 mm / 7° stopka 8 mm - (druhý kopírovací krúžok D 15,8 x 4 mm je súčasťou dodávky).
