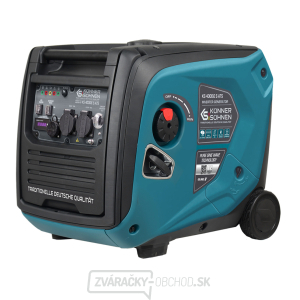

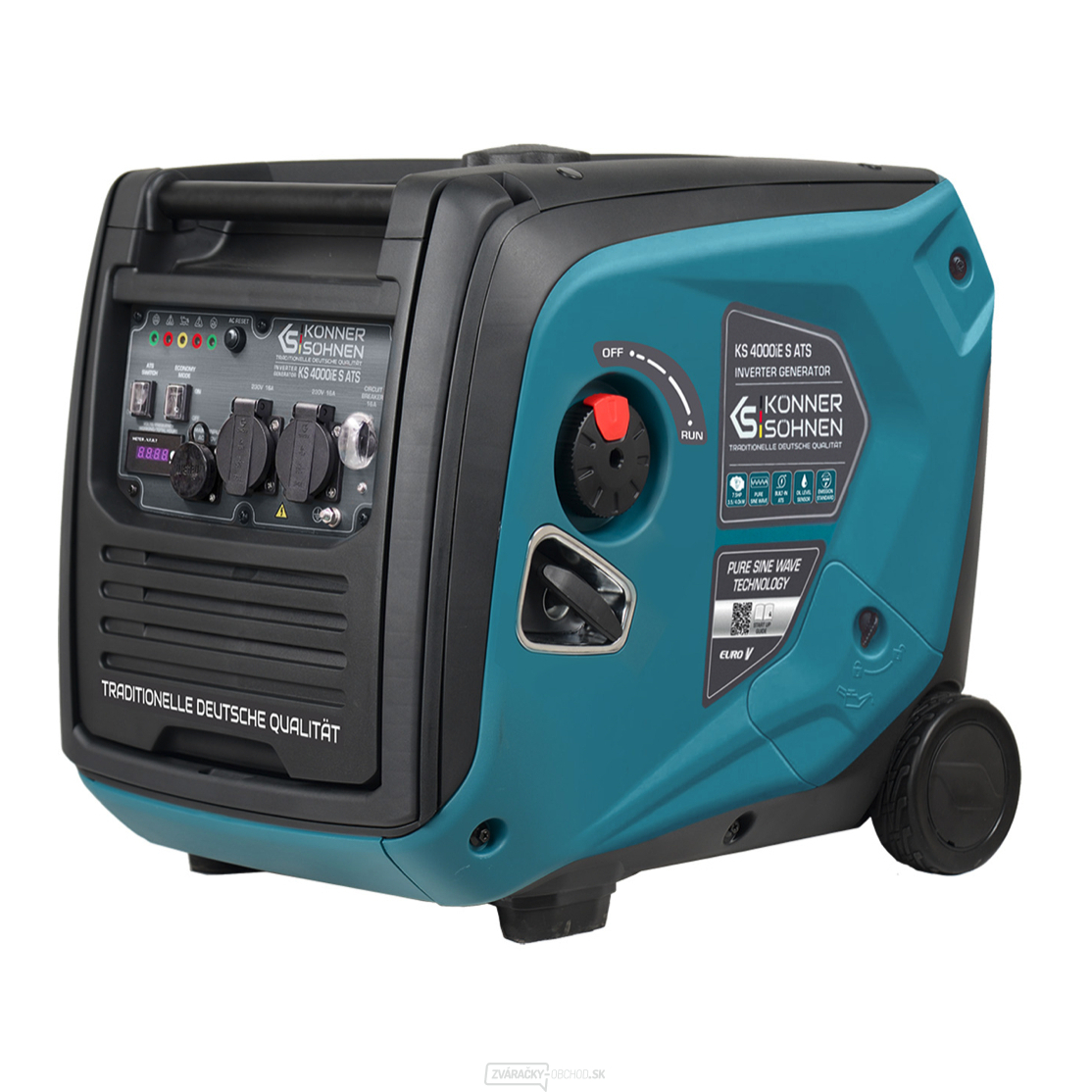

Invertorová elektrocentrála Könner & Söhnen KS 4000iE S ATS Verzia 2
Maximálny výkon: 4 kW
Menovitý výkon: 3,5 kW
Výstupné napätie: 230 V/50 Hz
Menovitý prúd: 17,4 A
Könner & Söhnen Invertorová elektrocentrála KS 4000iE S ATS Verzia 2
Pre individuálnych spotrebiteľov energie alebo pre napájanie domácností.
Invertorový generátor KS 4000iE S ATS má vstavanú jednotku ATS a môže byť prevádzkovaný ručne alebo automaticky.
Otočný spínač OFF-RUN na pravej strane generátora kombinuje palivový kohút, spínač vnútorného 12V zdroja a spínač zapaľovania. Ak generátor nepoužívate, mal by zostať v polohe OFF, aby sa zabránilo vybitiu lítiovej batérie v generátore. Generátor sa dodáva s odpojenou batériou, ktorú treba pri prvom spustení pripojiť pod ľavý bočný kryt. Akonáhle je generátor v chode alebo je na SIEŤOVÝ PRÍVOD privedené napätie 230 V (bez ohľadu na polohu otočného prepínača), je batéria dobíjaná vnútorným nabíjacím modulom.
Pripojenie 230V SIEŤOVÝ PRÍVOD je monitorované, akonáhle je otočný prepínač nastavený do polohy RUN a prepínač ATS SWITCH je prepnutý do polohy ON. Pokiaľ by napätie 230 V na SIEŤOVOM PRÍVODE zlyhalo, riadiaca jednotka ATS spustí generátor a prepne jeho výstupné zásuvky 230 V na modul striedača.
KS 4000iE S ATS má 2 x 230V zásuvky, ktoré sa prepínajú rôzne v závislosti od verzie generátora.
Pre individuálne spotrebiče elektrickej energie alebo pre napájanie domu:
Pravá zásuvka 230 V je aktívna ako pri prevádzke zo SIEŤOVÉHO PRÍVODU, tak pri prevádzke z generátora.
Pravá zásuvka 230V je rovnakého systému (IT, TN, TT) ako SIEŤOVÝ PRÍVOD pri prevádzke z SIEŤOVÉHO PRÍVODU. Generátor musí byť uzemnený medeným káblom s prierezom 6-10 mm² (v závislosti na miestnych predpisoch) pre systémy TT a TN pripojením jeho uzemňovacej skrutky k rovnakej uzemňovacej lište, kde je uzemnený zdroj MAINS 230V.
Ľavá zásuvka je pripojená k výstupu modulu striedača tak, aby bol vyvedený jej nulový vodič a bola aktívna iba pri chode generátora. To umožňuje v prípade potreby použiť generátor na vybudovanie systému TN. Modul striedača má vstavanú elektronickú ochranu proti preťaženiu a skratu a ľavá zásuvka 230 V je tak chránená.
Ľavá zásuvka, ktorá je aktívna iba pri prevádzke z generátora, umožňuje použitie v systémoch, kde nie je 230 V vždy potrebné, ale iba v prípade výpadku hlavného napájania. Zásuvka SIEŤOVÝ PRÍVOD môže monitorovať hlavný napájací zdroj.
S touto verziou by bolo možné aj automatické núdzové napájanie domu, kancelárie a pod.
Menovitý výkon generátora je 3,5 kW a je možné ho odoberať aj z jednej z dvoch zásuviek 230 V.
Pokiaľ chcete v automatickom režime napájať iba jednotlivé spotrebiče, ktoré môžu byť prevádzkované aj v systéme IT bez uzemneného nulového vodiča, odporúčame použiť verziu 1 generátora KS 4000iE S ATS
Odmietnutie zodpovednosti:
Tento návod môže byť vnímaný iba ako odporúčanie, je ilustratívny a musí byť prispôsobený presným okolnostiam a podmienkam na mieste inštalácie. Samotnú inštaláciu by mal vykonávať elektrikár s licenciou av súlade so všetkými miestne platnými normami a predpismi. Za nesprávnu inštaláciu a jej následky nenesieme žiadnu zodpovednosť.
SPRÁVNA SINUSOIDA
Vstavaná elektronická jednotka s mikroprocesorovým ovládaním riadi chod generátora a poskytuje stabilné výstupné napätie 230V 50Hz sínusového tvaru, ktoré je vhodné pre spoľahlivú prevádzku citlivej elektroniky.
SPOĽAHLIVÝ MOTOR
Značkový spoľahlivý motor K&S sa vyznačuje vysokou odolnosťou proti opotrebovaniu, dlhodobou a stabilnou prevádzkou, spĺňa všetky európske normy kvality, vrátane EURO V.
ÚSPORNÝ REŽIM
Úsporný režim ECONOMY MODE znižuje spotrebu paliva až o 50% pri nízkom zaťažení vďaka nižším otáčkam motora.
VSTAVENÝ SYSTÉM ATS
Generátor je vybavený vnútornou jednotkou ATS. Jednotka ATS monitoruje napätie hlavného zdroja, v prípade výpadku napájania spúšťa generátor a prepína záťaž, ktorá má byť generátorom napájaná. Po návrate ATS prepne späť na hlavný zdroj napájania a zastaví generátor.
ERGONOMICKÝ OVLÁDACÍ PANEL
Ergonomický ovládací panel je vybavený displejom LED, prepínačom režimu ECO a tlačidlom RESET pre resetovanie elektronickej ochrany proti preťaženiu spustenej v module meniča a obnovení napájania. Hlavné parametre riadi mikroprocesor. Ochrana proti nízkej hladine oleja zastaví generátor, keď je v motore príliš málo oleja.
NÍZKA HLADINA HLUKU
Zvukotesné puzdro zaisťuje nízku hladinu hluku (66 dB Lpa 7 m), jednoduché použitie a pohodlnú prepravu. Je vybavený prepravnou sadou pre ľahké premiestňovanie.
VYSOKO KVALITNÝ ALTERNÁTOR
Invertorové generátory Könner & Söhnen majú vysoko kvalitný bezkefový alternátor so 100% medeným vinutím. Spoľahlivý a kompaktný alternátor je inštalovaný na permanentných magnetoch, v plastovom puzdre a môže odolať maximálnemu zaťaženiu bez poškodenia, zaručuje dlhodobú spoľahlivú prevádzku generátora.
TRANSPORTNÁ SÚPRAVA
Invertorové generátory Könner & Söhnen sú vybavené transportným systémom pre pohodlný pohyb. Dve kolesá a madlo, ktoré sa dvíha pri pohybe generátora, zaisťuje pohodlnú prepravu a pohyblivosť zariadenia.
