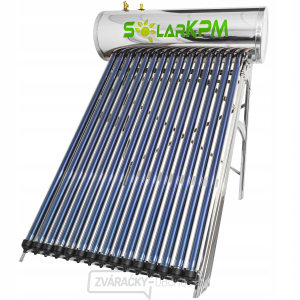

SolarKPM SK150Z, Solárny tlakový kolektor vody | 150L | nerezová oceľ

Tlakový kolektor značky SOLARKPM s nádržou s objemom 150 litrov je zariadenie slúžiace na ohrev vody pomocou solárnej energie. Jednoducho sa skladá z solárneho kolektora , ktorý absorbuje slnečné žiarenie a pomocou vákuových rúrok s medenými rúrkami naplnenými špeciálnou kvapalinou s nižším bodom varu, tzv. Heat-Pipe rúrky , prenáša tepelnú energiu do vody uskladnenej v nerezovej nádrži .

Nádrž s objemom 150 litrov umožňuje uchovanie dostatočného množstva teplej úžitkovej vody pre domácnosť 2-3 osôb. Voda v nádrži je pod tlakom rovnakým ako vo vodovodnej sieti , čo zaisťuje bezproblémové dodanie do našich miest odberu teplej vody. Kolektor je veľmi jednoduchý na inštaláciu a môže byť umiestnený na ľubovoľnom slnečnom mieste.

Môže byť umiestnený na streche budovy, ako plochej, tak šikmej, na zemi v záhrade, na balkónoch, terasách a ďalších miestach pomocou univerzálneho oceľového rámu.

Investícia do tlakového kolektora s nádržou s objemom 150 litrov je vynikajúcim spôsobom , ako ušetriť peniaze, najmä v čase rastúcich cien elektriny a plynu. Umožňuje významné úspory v účtoch. Pole zabudovania kolektora je 1,83 m2 a veľkosť rámu je 130 x 158 x 124 cm .

Solárny kolektor je možné namontovať na strechy s náklonom v rozmedzí od 0 do 90 stupňov , ako na škridly, tak na strešné fólie, vďaka nastaviteľnému rámu. Systém nevyžaduje použitie čerpadiel, riadiacich jednotiek ani vyrovnávacích nádrží, čo ho robí jednoduchým a spoľahlivým.

Voda sa nachádza iba v nádrži a je dodávaná pod tlakom až 6 atmosfér . Sada môže byť umiestnená na zemi v záhrade a môže dodávať vodu aj do vyšších poschodí budovy bez straty tlaku . V prípade poškodenia vákuovej trubky systém stále funguje, avšak s nižšou účinnosťou. Napríklad poškodenie 1 rúrky v kolektore s objemom 200 litrov znamená zníženie účinnosti kolektora o 1/20 . Vďaka absencii kvapalín vo vákuových rúrkach je demontáž a výmena jednoduchá bez nutnosti vyprázdňovania systému. Celý systém stále funguje.



Kolektor je vybavený prídavným podtlakovým bezpečnostným ventilom, ktorý zabraňuje poškodeniu nádrže v prípade nedostatočnej ochrany kolektora v zimnom období.





Súprava obsahuje:

  • solárny vákuový kolektor
  • 15 borosilikátových vákuových trubíc s tromi absorpčnými vrstvami ALN/AIN-SS/CU s technológiou HEAT PIPE
  • izolovaný zásobník na vodu z nerezovej ocele SUS-304-2B s objemom 150 l
    • izolovaný polyuretánovou penou vysokej hustoty, s PVDF povlakom
  • univerzálny oceľový rám (nerezová oceľ SUS-304-2B)
    • vhodný pre inštaláciu na rovné aj šikmé plochy
  • horčíková anóda inštalovaná v nádrži
  • bezpečnostný ventil 1/2" (tlakovo-tepelný)
  • bezpečnostný podtlakový ventil 1/2"
  • 1/2" spätný ventil s možnosťou vypúšťania
  • teplovodivá pasta
  • 15 x upevňovacie svorky vo vylepšenom prevedení s otvormi pre vynikajúci odvod vody
  • sada tesnení
  • upevňovacie skrutky



Spoje medzi rúrkou a nádržou sú opatrené gumovým tesnením, ktoré zlepšuje tepelnú izoláciu.



Nádrž a rám sú vyrobené z nerezovej ocele SUS-304-2B, ktorá chráni jednotku pred škodlivými vplyvmi počasia a zvyšuje jej odolnosť. Rám kolektora bol zosilnený, čo prispieva k lepšej stabilite.





Technické špecifikácie:

  • nádrž na vodu: objem 150 litrov
  • nádrž vyrobená z: nerezovej ocele SUS-304-2B
  • počet vákuových trubíc: 15 ks
  • veľkosť vákuových trubíc: 58 mm/1800 mm
  • použitie Heat-Pipe: ÁNO
  • typ absorbéra: trojvrstvový ALN/AIN-SS/CU
  • rám: z nerezovej ocele SUS-304-2B
  • tepelná izolácia nádrže: polyuretánová pena s vysokou hustotou, min. 50 mm
  • výmenník tepla: objímka tepelnej rúrky z medi s niklovým povlakom
  • odolnosť proti krupobitiu: Φ25 mm
  • výkon: za slnečného dňa zvyšuje teplotu vody o 45-60 ° C



Ako to funguje?

  • Princíp fungovania: Solárny kolektor využíva trojvrstvový absorbér ALN/AIN-SS/CU a vákuum vo vnútri vákuových trubíc. Slnečné svetlo dopadajúce na trubice sa transformuje na tepelnú energiu, pričom vnútorná teplota môže dosiahnuť až 300 °C.

  • Prenos tepla: Medená tepelná trubica v strede vákuovej trubice prenáša teplo do kondenzátora, ktorý je potiahnutý teplovodivou pastou a umiestnený v objímke v akumulačnej nádrži.

  • Ohrev vody: Týmto spôsobom horúca voda z kolektora ohrieva vodu v akumulačnej nádrži, ktorá je pripojená k vodovodnému systému pod stálym tlakom.

  • Bezpečnostné opatrenia: Na akumulačnej nádrži je inštalovaný poistný ventil, ktorý v prípade, že teplota vody dosiahne príliš vysokú hodnotu, vypustí vodu a zníži teplotu vo vnútri nádrže.

  • Automatické doplňovanie vody: Voda sa automaticky dopĺňa pri otvorení vodovodného kohútika a dodáva sa do vyšších poschodí budovy bez toho, aby bolo potrebné ďalšie elektrické zariadenie alebo expanzné nádoby, čo zaisťuje spoľahlivosť systému.

Tento solárny kolektor je efektívny, bezpečný a šetrný k životnému prostrediu, poskytujúci teplú vodu bez nutnosti ďalšieho elektrického pripojenia.
