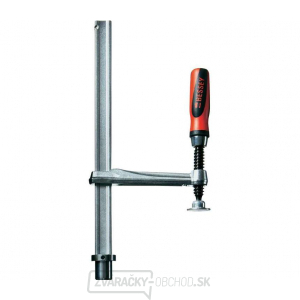

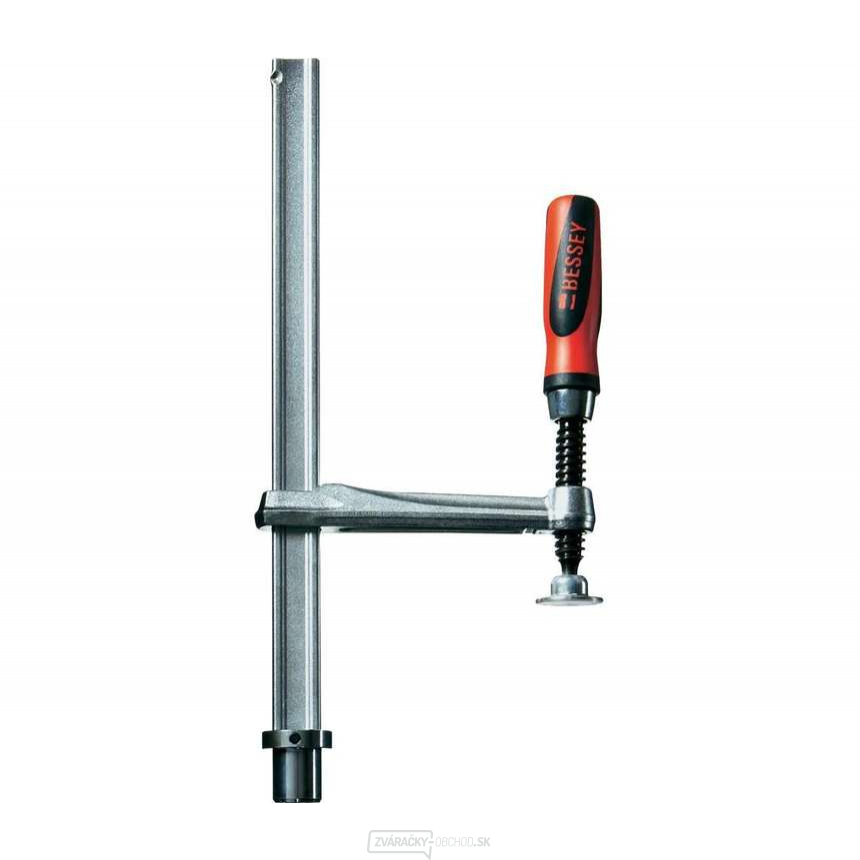

Bessey TW16-20-10-2K (200 x 100 mm)
Upínací prvok Bessey pre zváracie stoly s pevným usporiadaním
- Nastaviteľné upínacie prvky BESSEY TWV pre zváracie stoly majú plynule nastaviteľné obloženie a sú k dispozícii v troch prevedení rukoväte
- Pevné upínacie prvky s priemerom100 mm, 120 mm alebo 140 mm BESSEY TW majú 3 veľkosti pevného obloženia a 3 typy rukovätí
- Silný a špeciálny upínací prvok TWM28 má tepelnú odolnú, až 35° otočnú špeciálnu prítlačnú dosku so spekanou vložkou kov. Pri variante TW28GRS s upínacím ramenom leží vreteno vonku, čo uvoľňuje prístup k pracovnému priestoru.
- Ideálne pre zábradlia Bez ohľadu na povrch je obrobok okrúhly, oválny alebo štvorcový - prídavné zariadenia stola Vario TWVAD vždy perfektne pasujú. Je to preto, že sa dá na obrobok nasadiť priebežne od tupého až po ostrý uhol 60°
- Rýchloupínacie kĺbové upínače Vďaka TWA-STC a príslušnému nadstavcu TWX možno rýchloupínacie kĺbové upínače BESSEY s horizontálnou upínacou doskou možno rýchlo prispôsobiť na použitie na zváracích stoloch
- Šikmé a vodorovné upínanie Otočný adaptér TW28AV v kombinácii s nadstavcom TW28X umožňuje prostredníctvom vretena plynule sa otáčajúceho pod uhlom od -52° do 52°, šikmé a vodorovné upínanie
- K dispozícii sú upínače pre stoly strojov Už pracujete s BESSEY s upínačmi na stoly strojov a chcete ich použiť na zváracích stoloch? Použite svorku TW28HO tak, že ju jednoducho zaskrutkujete do otvoru
- Upínacia sila do 3 000 N
- Individuálne upínanie v presnej polohe
- Zdokonalená vodiaca tyč a posuvné rameno na flexibilné a pevné upnutie
- Rôzne vyhotovenia
- Vysokokvalitná dvojzložková rukoväť so zaobleným koncom a kolíkovým koncom
rukoväťou.
Presné vreteno s lichobežníkovým závitom a hladkým chodom.
Prítlačná doska vymeniteľná bez použitia náradia - Páková rukoväť s račňovým mechanizmom na presné a rýchle trvanlivé upínanie odolný voči vibráciám
Technické parametre:
- Upínací priemer svorky: 16 mm
- Upínacia výška: 200 mm
- Vyloženie ramena: 100 mm
- Vodiaca tyč #: 22 × 8,5 mm
- Hmotnost: 0,93 mm
