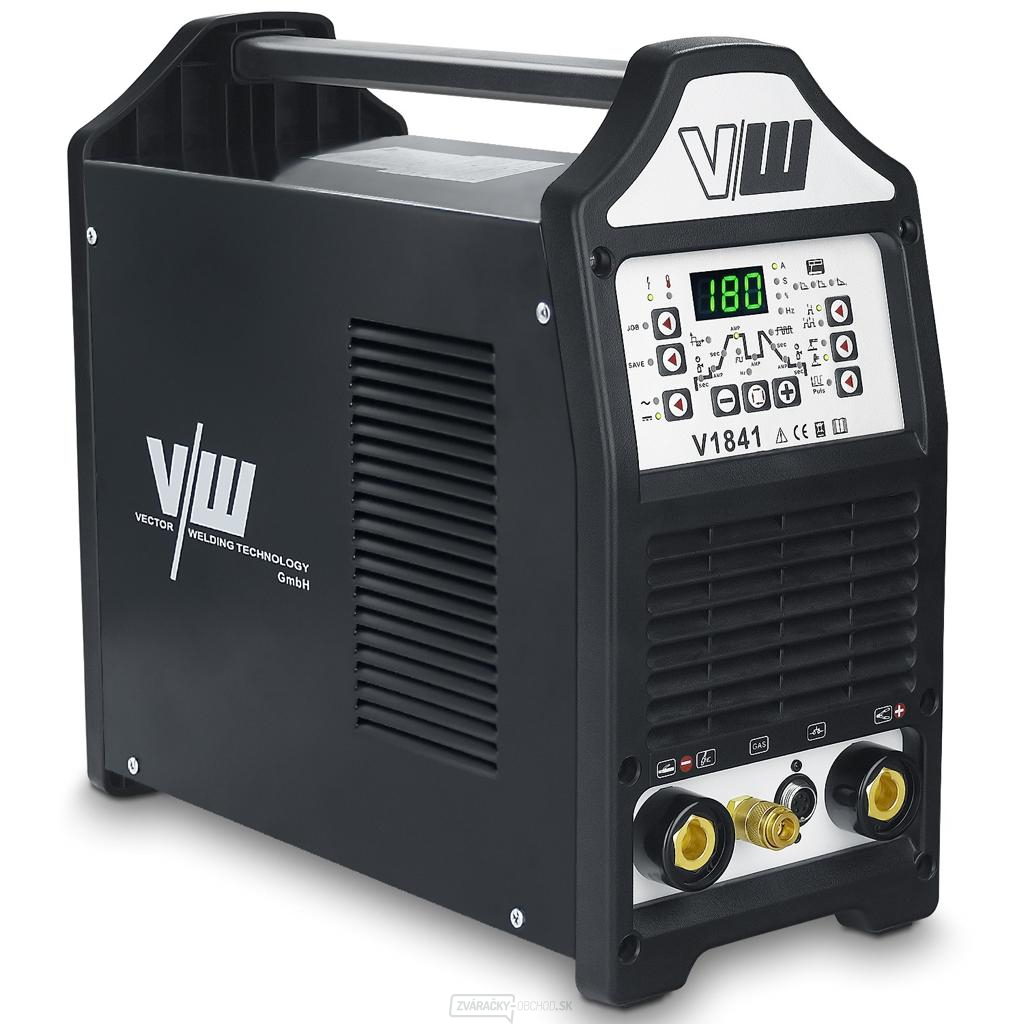

VECTOR DIGITAL V1841 ACDC BLACK

Malý, ľahký a prenosný zvárací zdroj V1841 AC/DC využívajúci najnovšiu výkonovú technológiu. Riadený mikroprocesorový systémom na dosiahnutie precízneho zváracieho procesu pri zváraní TIG AC/DC, ako aj pri ručnom zváraní obalenou elektródou.

Jednoduché ovládanie z prehľadného čelného panelu umožňuje jednoduché nastavenie zváracieho procesu na dosiahnutie perfektného výsledku zvárania.

Vlastnosti a funkcie:

  • Zváranie TIG s reprodukovateľným, elektronickým HF zapálením
  • Nastaviteľná frekvencia striedavého prúdu 50 Hz až 200 Hz
  • Nastaviteľné vyváženie striedavého prúdu
  • TIG impulzné zváranie
    • Minimalizácia vnášaného tepla pri tenkých materiáloch.
    • Modelácia zvaru bez prídavného materiálu.
  • 2-taktný/4-taktný režim
  • Jednoduchý a prehľadný ovládací panel, ovládacie prvky optimalizované pre TIG
  • Nastaviteľný nábeh/dobeh prúdu
  • Nastaviteľné predfuk plynu/dofuk plynu
  • Ručné zváranie obalenou elektródou
    • Nastaviteľný prúd a doba horúceho štartu
    • Nastaviteľné Arcforce
    • Funkcia Antistick
  • Plynom chladené
  • Ľahké prenosné prevedenie
  • Sieťový kábel 3 m so zástrčkou 16 A s ochranným kontaktom
  • Pripojenie na sieť 1x230 V/16 A
  • Tolerancia sieťového napätia +15 %/-15 %
  • Funkcia JOB SAVE - uloženie až 9 zváracích programov

Pohľad na ovládací panel

Ovládací panel V1841.

Parametre ovládacieho panela:

  1. Zvárací prúd, Parametre zvárania
  2. Indikátor napájania
  3. Kontrolka tepelného preťaženia
  4. Pokročilé funkcie pre ručné zváranie obalenou elektródou
  5. JOB/SAVE - Tlačidlá pre vyvolanie/uloženie zváracieho programu
  6. AC/DC - polarita zváracieho prúdu
  7. Druh prevádzky - 2taktný/4taktný
  8. Metódy zvárania - MMA/TIG
  9. Impulzné zváranie
  10. Indikátory programovacích paramentrov
  11. Kladná zmena hodnoty (zvýšenie hodnoty)
  12. Záporná zmena hodnoty (zníženie hodnoty)
  13. Výber programovacích paramentrov
Programovacie paramentery zvárania TIG
Parametry svařování V1841 ACDC.
Pozícia Parameter zvárania Popis
1 Predfuk plynu Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s)
2 Štartovací prúd Absolútna hodnota 10 A - 100 A.
3 Nábeh prúdu Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s)
4 Zvárací prúd

MMA: 10 A - 170 A/TIG AC/DC: 10 A - 180 A
5 Pulzný prúd Percentuálna hodnota zváracieho prúdu.
6 Šírka pulzu 10% - 90%
7 Pulzná frekvencia 1 Hz - 200 Hz
8 Dobeh prúdu Absolútna hodnota trvania 0,1 s - 10 s (krok 0,1 s)
9 Prúd koncového krátera Absolútna hodnota 10 A - 100 A.
10 Dofuk plynu Absolútna hodnota trvania 0,1 s - 20 s (krok 0,1 s)
11 Frekcencia AC 50 Hz - 200 Hz
12 Balance Ac Promer kladnej zložky 10% - 30%


Ovládanie priebehu striedavého prúdu:

Frekvencia AC:

Frekcence AC

Riadenie šírky zvarového kúpeľa.

Zvýšenie frekvencie striedavého prúdu posktytuje viac sústredený a smerovo stabilný oblúk. Zníženie frekvencie zmäkčuje oblúk a rozširuje zvarový kúpeľ.

Nižší frekvence AC.

Širší zvarový kúpeľ. Dobrý prievar.

Vysoká frekvence AC.

Užší zvarový kúpeľ. Pre kútové zvary a automatické aplikácie.

Nízká frekvence AC

Širší zvar.

Průběh proudu při nízké frekvenci AC.

Vysoká frekvence AC a výsledný svar.

Užší zvar.

Průběh proudu při vysoké frekvenci AC.



Balance AC:

Balance AC Nastavenie čistiacej zložky striedavého prúdu na odstránenie oxidu na povrchu hliníka.

Pri najnižšej hodnote dosiahneme maximálny prievar. Naopak pri najvyššej hodnote maximálneho čistiaceho efektu na odstránenie silnej oxidačnej vrstvy na povrchu hliníka. Udáva percentuálnu časť kladnej zložky striedavého prúdu.

Vysoký čistící efekt.

Širší zvarový kúpeľ. Dobrý prievar. Vysoké námahanie volfrámovej elektródy.

Nízký čistící efekt.

Zvarový kúpeľ s väčším prievarom. Nízke námahanie volfrámovej elektródy.

Vysoká hodnota Balance AC a výsledný svar

Väčší čistiaci efekt okolo zvaru.

Průběh proudu při vysoké hodnotě Balance AC.

Nízká hodnota Balance AC a výsledný svar.

Bez viditeľného čistiaceho efektu.

Průběh proudu při nízké hodnotě Balance AC.

Pulzovanie TIG:

Konvenčné pulzovanie:

Diagram pro konvenční pulzování TIG. Striedanie zváracieho a pulzného prúdu typicky v rozmedzí frekvencie 1 - 10 Hz. Pracuje na princípe natavenia materiálu pri zváracom prúde a ochladení pri pulznom prúde. Na zváranie tenkých materiálov vďaka menšiemu ohriatiu zvarenca len pri zváracom prúde. Výborné na premostenie medzier s prídavným materiálom. Zvarová húsenica aj bez prídavného materiálu. Zlepšená kontrola nad zvarovým kúpeľom.

Vysokorýchlostné pulzovanie:

Vysokorychlostní pulzování TIG.

Pulzovanie s vysokou frekvenciou medzi zváracím a pulzným prúdom. Výsledkom je maximálne stabilný oblúk so zvýšeným prievarom pri vyššej rýchlosti zvárania. Obvyklý rozsah frekvencie 100 Hz - 500 Hz.

Ručné zváranie obalenou elektródou:

Funkcia HOTSTART:

Průběh proudu s funkcí HOTSTART

Spoľahlivo zapaľuje elektródu a dokonale ju roztopí, aby bol zaistený rovnaký prievar aj na začiatku zvaru. Toto riešenie dáva zabudnú chybám pri začiatku zvárania a výrazne znižuje vady zvaru.

Nastaviteľné funkcie:
a) - doba trvania HOTSTART prúdu
b) - úroveň HOTSTART prúdu

Funkcia ARCFORCE
Ukázka funkce ARCFORCE
Počas zvárania ARCFORCE zabraňuje zataveniu elektródy v tavenine vďaka krátkodobému zvýšeniu zváracieho prúdu. Táto funkcia usandňuje zváranie veľkými kvapkami pri nízkych prúdoch, najmä pri krátkom zváracom oblúku.

R ozsah dodávky:
  • Zvárací zdroj: VECTOR DIGITAL AC/DC V1841
  • Zváracie káble: Zemniaci kábel 200A 4 m HD 35-50 s gumovým plášťom
  • Príslušenstvo: Plynová hadica 2 m VD, Súprava konektorov pre TIG horák

Technické parametre:

Vstupné napätie: 50/60 Hz1x230 (+/-15%) V
Istenie: 16A
Napätie na prázdno: 70V - 80V
Rozsah zváracieho prúdu: TIG: 10 A - 180 A/MMA: 10 A - 170 A
Zaťažovateľ 35% (pri 40 ° C) TIG: 180 A/MMA: 170 A
Zaťažovateľ 60% (pri 40 ° C) TIG: 150 A/MMA: 130 A
Zaťažovateľ 100% (pri 40 ° C) TIG: 110 A/MMA: 105 A
Krytie: IP 23S
Rozmery DxŠxV: 395 x 180 x 375 mm
Hmotnosť: 11kg
Rozmer pripojenia zvár. káblov: 35-50
