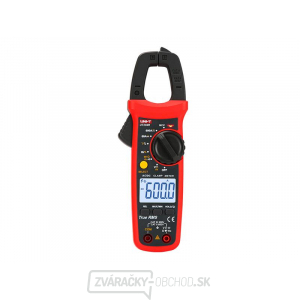

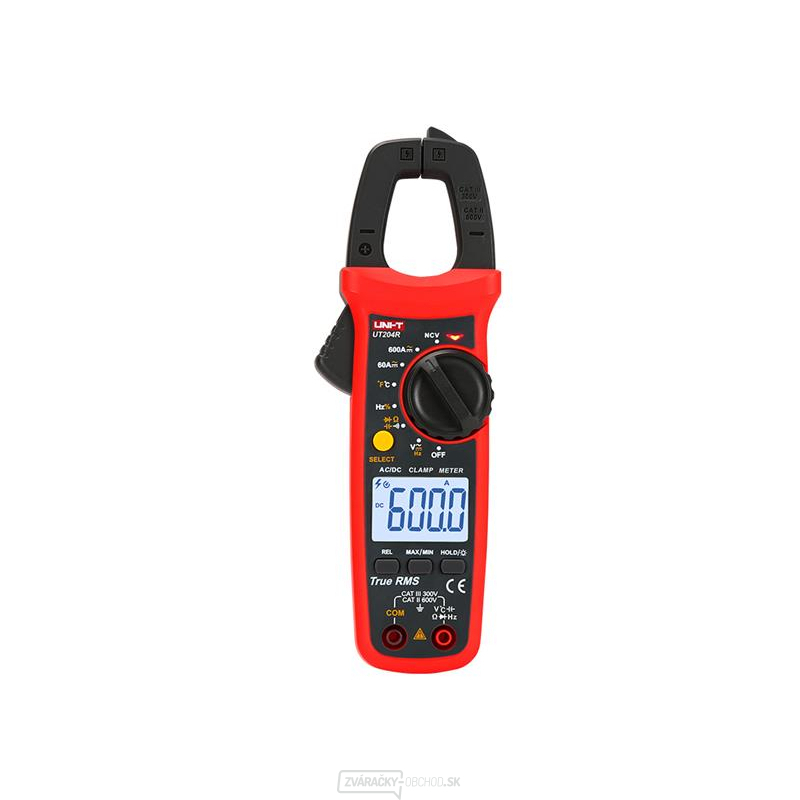

Kliešťový multimeter UNI-T UT204R

Digitálny kliešťový merač UT204R slúži na meranie striedavých a jednosmerných napätí do 600V, AC a DC prúdov do 600A a frekvencie 10Hz až 60kHz pri napätí nn do 600V a 10Hz až 10MHz pri napätí mn. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 37 x 25 mm so zadným podsvietením a rýchlou obnovovacou frekvenciou (3krát/s) . Rozovretie čeľustí umožňuje meranie na kábloch s priemerom až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúka. Bez krytov na hrotoch je možné merať testovacími káblami len na rozvodoch nn kategórie CAT II. S priloženým termočlánkom typu K (teplotný senzor nikelchróm - nikelkremík) umožňuje meranie teploty od -40 ° C do 1000 ° C.
Napájacia batéria 2ks 1,5 V R03. Príkon merača je cca 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je


Parametre produktu:

- meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
- meranie frekvencií 10Hz až 10MHz
- meranie kapacít 60nF až 60mF
- meranie teploty -40 až +1000 °C
- pomerové (relatívne) meranie napätia a kapacít
- viac segmentový displej a zvukový/vizuálny alarm
- ochrana pred napätím väčším ako 600V naprieč rozsahmi
- bezkontaktná detekcia vodičov pod napätím
- automatické prepínanie rozsahov
- presnosť merania prúdov a napätia je garantovaná v rozmedzí 1% až 100% rozsahov


Technické parametre:

1. Meranie AC prúdu ( rozsahy/rozlíšenie/presnosť ):

60,00A/0,010A/50Hz ~ 100Hz (2,0%+5)
600,0A/0,100A/50Hz ~ 100Hz (2,0%+5)
- presnosť monitorovania kmitočtu pri meraní AC prúdu v rozmedzí 50 až 100Hz je (1,0%+5) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 620A


2. Meranie DC prúdu ( rozsahy/rozlíšenie/presnosť ):

60,00A/0,010A/(2,0%+5)
600,0A/0,100A/(2,0%+5)
- ochrana proti preťaženiu pri 620A


3. Meranie AC napätia ( rozsah/rozlíšenie/presnosť ):

6,000V/0,001V/10Hz ~ 10kHz (1,0%+5)
60,00V/0,010V/10Hz ~ 10kHz (0,8%+5)
600,0V/0,100V/10Hz ~ 10kHz (0,8%+5)
- presnosť monitorovania kmitočtu pri meraní AC napätia v rozmedzí 10Hz až 60kHz (0,5%+2) pri rozlíšení 0,01Hz až 0,01kHz
- ochrana proti preťaženiu pri 600Vrms
- vstupná impedancia cca 10MGΩ


4. Meranie DC napätia ( rozsah/rozlíšenie/presnosť ):

600,0mV/0,100mV/(0,7% +3)
6,000V/0,001V/(0,5% +2)
60,00V/0,010V/(0,5% +2)
600,0V/0,100V/(0,5% +2)
- vstupná impedancia cca 10MΩ
- ochrana proti preťaženiu pri 600Vrms


5. Meranie odporu ( rozsahy/rozlíšenie/presnosť ):

600,0Ω/0,1Ω/(1,0%+2)
6,000kΩ/0,001kΩ/(0,8%+2)
60,00kΩ/0,01kΩ/(0,8%+2)
600,0kΩ/0,1kΩ/(0,8%+2)
6,000MΩ/0,001MΩ/(2,5%+5)
60,00MΩ/0,01MΩ/(2,5%+5)
- ochrana proti preťaženiu pri 600 Vrms
- napätie otvoreného obvodu cca 1V


6. Meranie kapacity ( rozsahy/rozlíšenie/presnosť ):

60,00nF/0,01nF/(4,0%+5)
600,0nF/0,1nF/(4,0%+5)
6,000μF/0,001μF/(4,0%+5)
60,00μF/0,01μF/(4,0%+5)
600,0μF/0,1μF/(4,0%+5)
6,000mF/0,001mF/10,0%
60,00mF/0,01mF/10,0%
- ochrana proti preťaženiu pri 600 Vrms


7. Meranie teploty (rozsahy/rozlíšenie/presnosť):

-40 °C až +40 °C/1 °C/4 °C
+40 °C až +500 °C/1 °C/(1,5% +5)
+500 °C až +1000 °C/1 °C/(2,0% +5)

-40°F až +104°F/1°F/6°F
104°F až +932°F/1°F/(2,0+6)
+932°F až +1832°F/1°F/(2,5%+4)


8. Meranie frekvencie a plnenia (rozsahy/rozlíšenie/presnosť):

frekvencia: 10Hz až 10MHz/0,01Hz až 0,01MHz/(0,1% + 4)
plnenie: 0,1 až 99,9%/0,1%/(3,0% + 5)

- Poznámka 1 ) Citlivosť merania:
100kHz: 200mVrms vstupná amplitúda 30V RMS
>100kHz~1MHz: 600mV RMS vstupná amplitúda 30V RMS
>1MHz~10MHz: 1V RMS vstupná amplitúda 30V RMS

- Poznámka 2 ) Meranie plnenia ( pracovného pomeru ) je použiteľné iba pre štvorcovú vlnu 10kHz, amplitúda: 1V pp
Frekvencia 1kHz Pracovný pomer (Plnenie): 10.0%~95.0%
Frekvencia> 1kHz Pracovný pomer (Plnenie): 30.0%~70.0%
- ochrana proti preťaženiu pri 600 Vrms


9. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 10Ω signalizácie súvislého obvodu zaznie bzučiak
- pri nameranom odpore väčšom ako 31Ω signalizácia rozpojeného obvodu neznie bzučiak
- neistota v rozmedzí 10Ω až 31Ω
- napätie otvoreného obvodu asi 2,0V
- meranie na rozsahu 600Ω
- ochrana proti preťaženiu pri 600 Vrms


10. Meranie diód:

- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 4,0V
- meranie na rozsahu 6,000V


11. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomerovom) režime pre meranie napätia a kapacity: áno
- zadržanie dát ( HOLD ): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájania: áno
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 37 mm x 25 mm
- rozmery výrobku: 215 mm x 63,5 mm x 36 mm
- čistá hmotnosť produktu: 235 g
- farba výrobku: červená a šedá


Obsah balenia:

- kliešťový multimeter UT204R: 1ks
- testovacie káble: 1 pár
- termočlánok K do 1000 ° C: 1ks
- batéria 1,5 V (R03): 2ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo na kartón: 40ks
- štandardné rozmery kartónu: 485 mm x 295 mm x 385 mm
- štandardná hrubá hmotnosť kartónu: 16,7 kg
