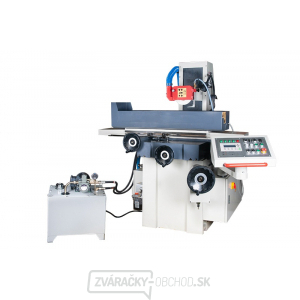

PBP-200FA - Bruska na plocho
Brúsky na plocho automatické sú určené k presnému brúsenie povrchov rovných plôch a drážok. Svoje využitie nájdu v malých a stredne veľkých prevádzkach. Ich výhodou je automatický hydraulický posuv pracovného stola, magnetické upínanie obrobku a samostatný systém chladenia. Všetky trecie miesta sú automaticky mazané pomocou mazacie pumpy. Otáčky brúsneho kotúča, krok a rýchlosť posuvu a tiež hĺbku záberu možno nastaviť na požadovanú hodnotu. Tuhosť strojov umocňuje dvojstenný nosný stĺp a robustné liatinové časti.
Vysoká presnosť s komfortnou obsluhou zaručujú optimálne a hospodárne opracovanie Vašich obrobkov
Automatický vertikálne prísuv servomotorom, ovládaný riadením PLC Siemens
Automatické centrálne mazanie
Celý stroj je navrhnutý pre trvalú prevádzku pri najvyššej rýchlosti, veľmi kľudný chod a najvyššiu presnosť pri nízkom vývinu tepla zaručujú najlepšie výsledky
Brúsne vreteno beží v bezúdržbových predopnutých presných guľôčkových ložiskách
Automatický priečny a pozdĺžny posuv
Prísuv rýchloposuvom pre nastavenie na požadovanú pracovnú výšku sú nastaviteľné hrubovacie, dokončovacie a napaľovací zdvihy
Hydraulický pozdĺžny pohyb stola v osi Y
Dvojité vedenie V pre pozdĺžny pohyb a kombinované vedenie V s plochým pre priečny pohyb dráhy vedenia stola sú kalené, brúsené a opatrené povlakom PTFE (Polytetrafluóretylén) - získavajú tým veľmi vysokú odolnosť proti opotrebovaniu
Vysoká zaťažiteľnosť stola pre ťažké obrobky
Externý hydraulický agregát zaručuje vysokú tepelnú stabilitu
Príslušenstvo:
polohové ukazovatele v dvoch osiach
brúsny kotúč
objímka brúsnych kotúčov
vyvažovaný hriadeľ
stav vyváženie
halogénové pracovné svietidlo
odmagnetovaciu zariadenie
nastavovacia skrutka
Technické dáta:
príkon | 3 kW |
napätie | 400 V |
Rozmer pracovného stola | 200 x 460 mm |
Max.posuv pozdĺžny | 510 mm |
Max.posuv priečny | 238 mm |
Max.vzdialenosť stredu vretena od povrchu stola | 450 mm |
Upínacia doska | s elektromagnetom |
Rozmer upínacie dosky (dx š) | 200 x 450 mm |
Rýchlosť pozdĺžneho posuvu | 5 - 25 mm/min. |
Priečny posuv - autoposuv | 0,1 - 8 mm |
Priečny posuv - rýchloposuv | 990 mm/min. |
Priečny posuv - dielik Nonius | 0,02 mm/ot. |
Vertikálny posuv - autoposuv | 0,005/0,01/0,02/0,03/0,04/0,05 mm/ťah |
Vertikálny posuv - rýchloposuv | 460 mm/min. |
Vertikálny posuv - dielik Nonius | 0,005 mm/ot. |
Otáčky brúsneho kotúča | 2 850 min. ֿ¹ |
Rozmery brúsneho kotúča | 200 x 20 x 31,75 mm |
motor vretena | 1,5 kW |
Motor vertikálneho posuvu | 0,5 kW |
Motor priečneho posuvu | 0,04 kW |
Max.zaťaženie stola | 120 kg |
výška stroja | 1 675 mm |
Váhy a miery:
Celková váha vrátane obalu | 1800.0 kg |
čistá váha | 1700.0 kg |
